椭圆齿轮流量计是一种容积型测量仪表,主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研和军事工业中流量的计量。椭圆齿轮流量计可现场指示累积流量、瞬时流量,单次流量等,亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232,485通讯等。与中仪机械批控器或电子批控器组合,可实现不同型式的灌装,批控等多种功能。

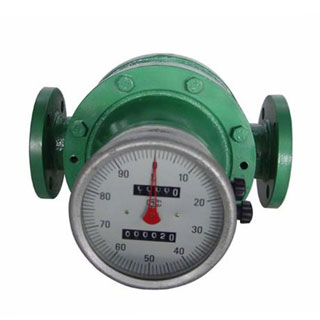

椭圆齿轮流量计
工作原理与结构:
流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是 密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量.
流量计主要是由壳体、计数器、椭圆齿轮和联轴器(分磁性联轴器和轴向联轴器)等组成:
工作原理
普通铸铁型(a)、铸钢型(e)、不锈钢型(b)
普通铸铁型(a)、铸钢型(e)、不锈钢型(b)
型号 | LC-a铸铁 | LC-e铸钢 | LC-b不锈钢 | ||||
公称压力Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被测液体粘度 | 2 ~200 Mpa.s | ||||||
被测液体温度 | -20℃~+100℃ | ||||||
流 量 范 围 m3/h | |||||||
型号 精度等级 | LC-a铸铁 | LC-e铸钢 | LC-b不锈钢 | ||||
公称口径(mm) | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04~0.4 | 0.1~0.4 | 0.04~0.4 | 0.1~0.4 | 0.1~0.5 | 0.1~0.5 | |
15 | 0.25~1.5 | 0.3~1.5 | 0.25~1.5 | 0.3~1.5 | 0.3~1.5 | 0.3~1.5 | |
20 | 0.5~3 | 0.6~3 | 0.5~3 | 0.6~3 | 0.6~3 | 0.6~3 | |
25 | 1~6 | 1.2~6 | 1~6 | 1.2~6 | 1.2~6 | 1.2~6 | |
40 | 2.5~15 | 3~15 | 2.5~15 | 3~15 | 3~15 | 3~15 | |
50 | 4~24 | 4.8~24 | 4~24 | 4.8~24 | 4.8~24 | 4.8~24 | |
65 | 5~40 | 8~40 | 5~40 | 8~40 | 8~40 | 8~40 | |
80 | 10~60 | 12~60 | 10~60 | 12~60 | 12~60 | 12~60 | |
100 | 16~100 | 20~100 | 16~100 | 20~100 | 20~100 | 20~100 | |
150 | 32~190 | 38~190 | 32~190 | 38~190 | 38~190 | 38~190 | |
200 | 34~340 | 68~340 | 34~340 | 68~340 | 68~340 | 68~340 | |
一)铸铁型、铸铁高粘型、铸铁高温型、铸铁变形型椭圆齿轮流量计外形尺寸
单位:mm
公称通径 | L | H | A | B | D | D1 | N(个) | Φ |
10 | 150 | 100 | 165 | 210 | 90 | 60 | 4 | 14 |
15 | 170 | 118 | 172 | 226 | 95 | 65 | 4 | 14 |
20 | 200 | 150 | 225 | 238 | 105 | 75 | 4 | 14 |
25 | 260 | 180 | 232 | 246 | 115 | 85 | 4 | 14 |
40 | 245 | 180 | 249 | 271 | 145 | 110 | 4 | 18 |
50 | 340 | 250 | 230 | 372 | 160 | 125 | 4 | 18 |
65 | 420 | 325 | 270 | 386 | 180 | 145 | 4 | 18 |
80 | 420 | 325 | 315 | 433 | 195 | 160 | 8 | 18 |
100 | 515 | 418 | 370 | 458 | 215 | 180 | 8 | 18 |
150 | 540 | 515 | 347 | 557 | 280 | 240 | 8 | 23 |
200 | 650 | 650 | 476 | 720 | 335 | 295 | 12 | 23 |
(二)铸钢型、铸钢高粘型、铸钢高温型椭圆齿轮流量计外形尺寸
单位:mm
公称通径 | L | H | B | A | D | D1 | N(个) | Φ |
15 | 200 | 138 | 232 | 180 | 105 | 75 | 4 | 14 |
20 | 250 | 164 | 220 | 160 | 125 | 90 | 4 | 18 |
25 | 300 | 202 | 252 | 185 | 135 | 100 | 4 | 18 |
40 | 300 | 202 | 293 | 208 | 165 | 125 | 4 | 23 |
50 | 384 | 262 | 394 | 312 | 175 | 135 | 4 | 23 |
80 | 450 | 337 | 452 | 332 | 210 | 170 | 8 | 23 |
100 | 555 | 442 | 478 | 310 | 250 | 200 | 8 | 25 |
150 | 540 | 510 | 557 | 347 | 300 | 250 | 8 | 26 |
200 | 650 | 650 | 720 | 476 | 36 | 310 | 12 | 26 |
